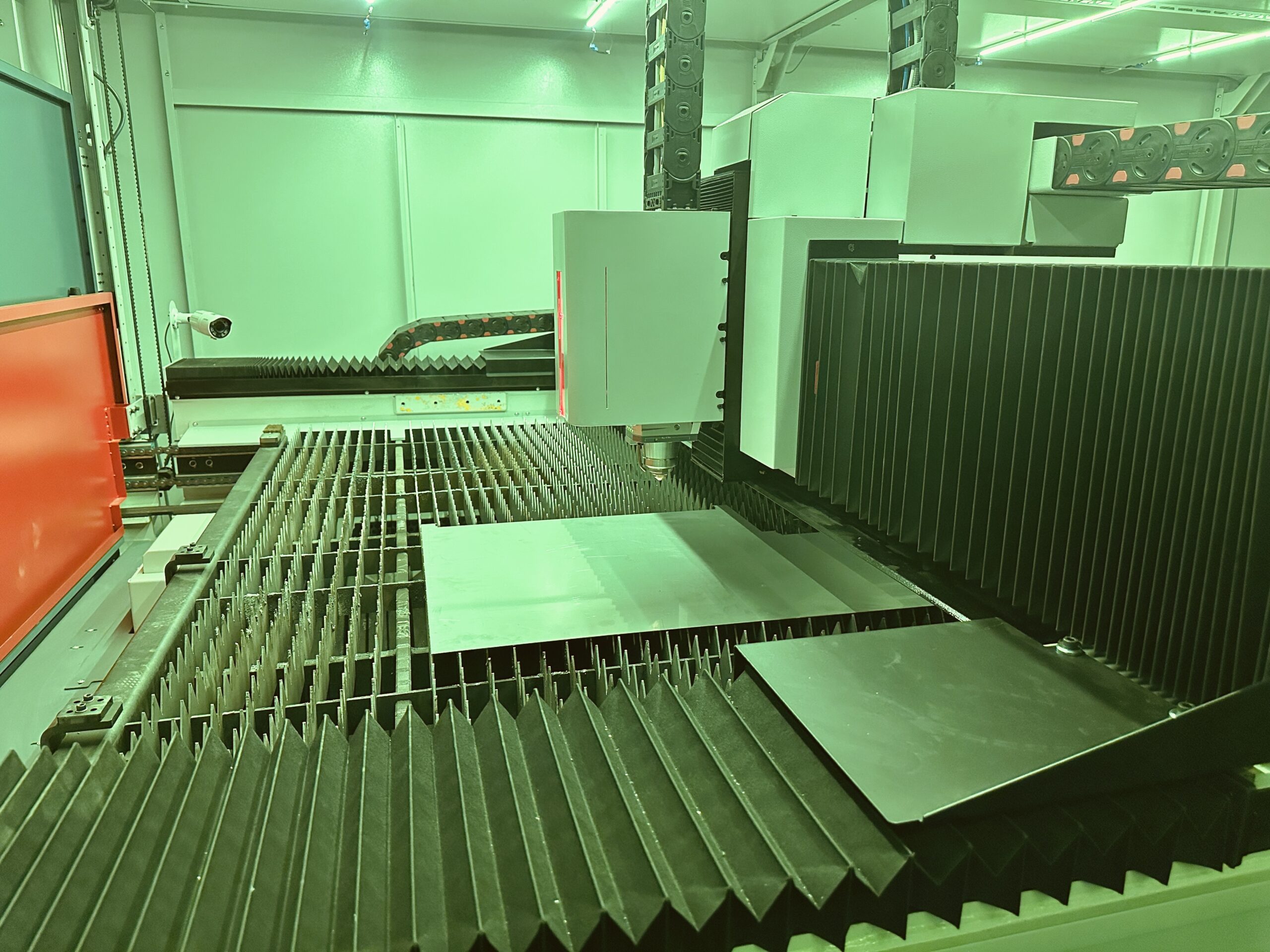

თანამედროვე ინდუსტრიულ წარმოებაში Fiber ლაზერული ჭრა (ბოჭკოვანი ლაზერი) ლითონის დამუშავების უმაღლეს სტანდარტად ითვლება. ძველი თაობის CO2 ლაზერებთან და პლაზმურ აპარატებთან შედარებით, ბოჭკოვანი ტექნოლოგია უზრუნველყოფს ჭრის ექსტრემალურ სიჩქარეს, მიკრონულ სიზუსტესა და იდეალურად გლუვ წიბოებს დამატებითი დამუშავების გარეშე.
თუ გსურთ გაიგოთ, თუ როგორ ეწყობა წარმოების მეტალის ლაზერული ჭრასრული ციკლი და რა ადგილს იკავებს ჭრის ეტაპი, იხილეთ ჩვენი მეტალის ფაბრიკაცია — სრული გზამკვლევი, პირადი კონსულტაციისთვის დაგვიკავშირდით ან მოგვწერეთ მეილზე: sales@qspeed.ge
რა არის Fiber ლაზერული ჭრა და როგორ მუშაობს ის?
Fiber ლაზერული ჭრა ეფუძნება ოპტიკურ ბოჭკოში გენერირებულ მაღალი სიმძლავრის ლაზერის სხივს. სხივი ფოკუსირდება მეტალის ზედაპირის კრიტიკულად მცირე წერტილში, სადაც მომენტალურად ადნობს ან ორთქლავს ლითონს. პარალელურად, მაღალი წნევის დამხმარე გაზი (აზოტი ან ჟანგბადი) ჭრის ზონიდან მომენტალურად გამოლოკავს ნადნობს.
ვინაიდან ბოჭკოვანი ლაზერის ტალღის სიგრძე (1.064 მკმ) CO2ლაზერზე 10-ჯერ ნაკლებია, სხივის ენერგია ბევრად უკეთ შთაინთქმება მეტალის მიერ. ეს იძლევა საშუალებას, რომ Fiber ლაზერული ჭრა ჩატარდეს მაღალი ეფექტურობით ისეთ ირეკლავ მასალებზეც კი, როგორებიცაა ალუმინი, სპილენძი და თითბერი.
საწყის ეტაპზე, ჭრის ტრაექტორიის დასაპროექტებლად გამოიყენება DXF და DWG ნახაზები, რის საფუძველზეც CNC პროგრამა ითვლის დეტალების ოპტიმალურ განლაგებას (Nesting).
5 მთავარი უპირატესობა: რატომ არის Fiber ლაზერული ჭრა ინდუსტრიული სტანდარტი?
- 1. უმაღლესი სიზუსტე და ტოლერანტობა: ბოჭკოვანი ლაზერი უზრუნველყოფს +-pm 0.05მმ სიზუსტეს. ეს საშუალებას იძლევა ამოიჭრას განსაკუთრებით რთული გეომეტრიის, მცირე ხვრელებისა და ნასვრეტების მქონე დეტალები.
- 2. ექსტრემალური სიჩქარე თხელ და საშუალო სისქეებზე: 1-იდან 6 მმ-მდე სისქის მეტალზე Fiber ლაზერული ჭრა 3-4-ჯერ უფრო სწრაფია, ვიდრე ტრადიციული მეთოდები, რაც საგრძნობლად ამცირებს შეკვეთის შესრულების ვადებს.
- 3. მინიმალური სითბური ზემოქმედების ზონა (HAZ): ვინაიდან ლაზერის სხივი ენერგიას ლოკალურად გადასცემს, მეტალი არ ცხელდება მთლიან ფართობზე. ეს გამორიცხავს ფურცლის დეფორმაციას, გაღუნვასა და შიდა ძაბვების წარმოქმნას.
- 4. იდეალური წიბოები და უდანაკარგო ჭრა: ჭრის ხაზი იმდენად სუფთაა, რომ დეტალს არ სჭირდება დამატებითი ზურმუხტით დამუშავება ან გაწმენდა. ის მომენტალურად მზადაა შემდგომი ოპერაციებისთვის.
- 5. დაბალი საექსპლუატაციო ხარჯები: ბოჭკოვანი ლაზერი მოიხმარს 3-ჯერ ნაკლებ ელექტროენერგიას CO2 აპარატებთან შედარებით და არ მოითხოვს სარკეების რთულ სისტემას. ეს პირდაპირ აისახება იმაზე, თუ როგორი იქნება მეტალის ფაბრიკაციის ფასი.
დამხმარე გაზების როლი: აზოტი (N2) vs ჟანგბადი (02)
ლაზერული ჭრისას დამხმარე გაზის სწორად შერჩევა განსაზღვრავს ნაკერის ხარისხსა და ანტიკოროზიულ თვისებებს:
- აზოტით ჭრა (Clean Cut): გამოიყენება უჟანგავ ფოლადსა და ალუმინზე. აზოტი ინერტული გაზია, ის არ შედის რეაქციაში მეტალთან, ინარჩუნებს უჟანგავის ანტიკოროზიულ თვისებებს და ტოვებს იდეალურად სუფთა, ბზინვარე წიბოს.
- ჟანგბადით ჭრა: გამოიყენება სქელ შავ ფოლადზე. ჟანგბადი იწვევს ეგზოთერმულ რეაქციას (წვას), რაც ეხმარება ლაზერს სქელი მეტალის იოლად გაჭრაში.
ტექნოლოგიური პარამეტრები მასალების მიხედვით
| მასალის ტიპი | ოპტიმალური გაზი | ჭრის ხარისხი | შემდგომი დამუშავება |
| შავი ფოლადი (St37/St52) | ჟანგბადი / აზოტი | მაღალი | არ მოითხოვს გაწმენდას |
| INOX (უჟანგავი ფოლადი) | აზოტი (N2) | უმაღლესი (ნაგარის გარეშე) | მომენტალურად მზადაა TIG შედუღებისთვის |
| ალუმინი | აზოტი (N2) | სუფთა წიბო | მზადაა ღუნვისთვის |
| თითბერი / სპილენძი | აზოტი (N2) | პრეციზიული | არ საჭიროებს გასწორებას |
თუ გაინტერესებთ მასალების ფიზიკური განსხვავებები ჭრისას, წაიკითხეთ ჩვენი მიმოხილვა INOX (უჟანგავი ლითონი) vs შავი ფოლადი.
სრული ციკლი: ჭრიდან მზა პროდუქტამდე
როდესაც Fiber ლაზერული ჭრა დასრულდება, მიღებული ბრტყელი დეტალები გადადის შემდგომ ტექნოლოგიურ ეტაპებზე. საჭიროებისამებრ ტარდება CNC ღუნვა პრეს-მუხრუჭებზე, ხოლო რთული მოცულობითი ელემენტებისთვის გამოიყენება CNC ჩარხვა ან მეტალის ფრეზირება.
დეტალების აწყობისთვის გამოიყენება MIG vs TIG შედუღება, სადაც აზოტით მოჭრილი უჟანგავი დეტალები იდეალურად ედუღება ერთმანეთს. ბოლო ეტაპზე კი, ზედაპირის ხანგრძლივი დაცვისთვის, გამოიყენება ფხვნილოვანი შეღებვა.
ხშირად დასმული კითხვები: Fiber ლაზერული ჭრა
- რა არის Fiber ლაზერული ჭრა და რით სჯობს ის CO2 ლაზერს?Fiber ლაზერული ჭრა იყენებს ოპტიკურ ბოჭკოს სხივების ტრანსპორტირებისთვის. ის არის 3-4-ჯერ უფრო სწრაფი თხელ მეტალზე, მოიხმარს საგრძნობლად ნაკლებ ელექტროენერგიას და ჭრის ირეკლავ მეტალებს (ალუმინი, სპილენძი, თითბერი), რაც CO2 ლაზერისთვის პრობლემური იყო.
- რა მაქსიმალური სისქის მეტალის გაჭრა შეუძლია Fiber ლაზერს?აპარატის სიმძლავრიდან გამომდინარე (მაგ. 3kW – 12kW+), Fiber ლაზერული ჭრა ეფექტურად ჭრის 0.5 მმ-იდან 30 მმ-მდე სისქის შავ ფოლადს, 20 მმ-მდე უჟანგავ ლითონს და 15-20 მმ-მდე ალუმინს.
- რატომ არის მნიშვნელოვანი აზოტით ჭრა უჟანგავი ფოლადისთვის?აზოტით Fiber ლაზერული ჭრა გამორიცხავს მეტალის წიბოების დაჟანგვას ჭრის პროცესში. შედეგად, წიბო ინარჩუნებს ანტიკოროზიულ თვისებებს და არ მოითხოვს ზურმუხტით გაწმენდას შეღებვამდე ან შედუღებამდე.
